Cara Menghubungkan Laptop/PC dengan Jaringan Wireless yang tersedia dengan Mikrotik (Router)

 Kali ini saya akan mempraktekkan sedikit tentang setting mikrotik untuk menghubungkan laptop/PC ke jaringan wirreless yang tersedia menggunakan RouterBoard Mikrotik RB941-2nD-TC.

peralatan yang digunakan, hardware : Laptop/PC, Routerboard, Kabel UTP dan konektor RJ45. software : Sistem Operasi(disini saya menggunakan SO Linux Mint), RouterOS/Winbox, web browser, dan cmd/terminal.

langkah-langkahnya seperti berikut :

1. Hubungkan port ethernet laptop ke port ether2 pada Router

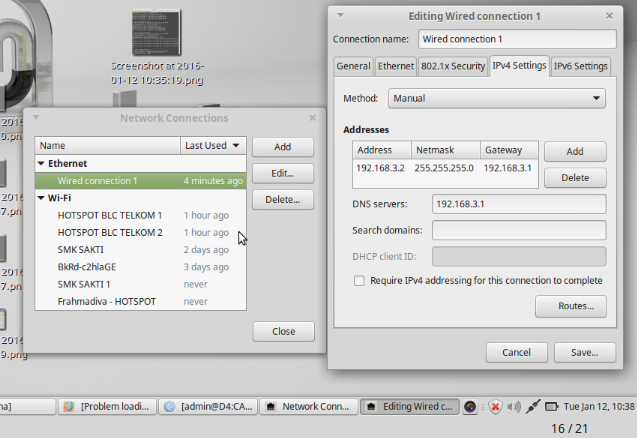

2. Konfigurasi Ip Address, dengan cara edit koneksi, wired connection 1 > edit > IPv4 Setting > ubah alamat IP, Netmask dan Gateway. misalnya addres = 192.168.3.2, Netmask = 255.255.255.0, gateway = 192.168.3.1

2. Jalankan program winbox.exe. Jika menggunakan SistemOperasi Linux, bisa menggunakan WINE untuk membuka winbox.exe (atau program yang berekstensi .exe). Akan muncul tampilan sebagai berikut :

gambar : winbox v3.0

klik refresh untuk melihat Router yang aktif, pilih sesuai MAC Address router yang terhubung ke laptop.

NB : untuk RouterBoard Mikrotik RB941-2nD-TC hanya bisa menggunakan winbox versi 3 keatas.

4. Agar tidak salah dengan Router lain, bisa diberi identitas router. Dengan klik menu System > kemudian pilih sub menu identify > kemudian ganti nama sesuai keinginan > OK.

 setelah di beri Identitas, maka router berubah nama sesuai dengan apa yang dikonfigurasi :

5. kemudian kita ke menu interfaces. Berikan comment pada ether1-4 dengan mengklik ikon Comment pada menu bar. Untuk ether1 dibuat “wan”, utntuk ether2 dibuat “lan1”, untuk ether3 dibuat “lan2”, dan ether4 dibuat hotspot.

 menjadi :

6. kemudian setting ip address router, dengan pilih menu ip > pilih address > klik ikon tambah > buat ip address untuk ether2 dan wlan. Misalkan ether2 dibuat:

address : 192.168.3.1/24

network : 192.168.3.0

interface : ether2

untuk wlan :

buat ip address untuk ether2 dan wlan. Misalkan ether2 dibuat:

address : 10.10.10.3/24

network : 10.10.10.0

interface : wlan1

7. kemudian konfigurasi gateway, dengan cara pilih menu ip > kemudian pilih Routes > Kemudian klik ikon tambah > kemudian pada gateway kita ganti ke wlan1 > OK.

8. konfigurasi DNS, dengan pilih menu IP > pilih DNS > ganti server, misalnya kita buat 202.134.0.155 dan 202.134.1.10 > OK.

9. Konfigurasi NAT, dengan cara pilih menu IP > pilih Firewall > pilih NAT di menu bar > klik ikon tambah > pada General, Chain = srcnat, Out Interface = wlan1. Pada Action, Action = masquerade > OK.

10. Kemudian kita cek satu persatu :

Test ping dari Router ke Gateway (10.10.10.3) {dari terminal winbox}

•  Jika error : Cek Wireless connection, Cek IP Address pada wlan1

Test ping dari Router ke Internet (contoh: google.com) {dari terminal winbox}

•  Jika error : Cek DNS Server Setting

Test ping dari Laptop ke Router Anda (192.168.3.1) {dari cmd/terminal laptop}

•  Jika error : Cek konfigurasi laptop, Cek IP Address pada Ether1

Test ping dari Laptop ke Gateway (10.10.10.3) {dari cmd/terminal laptop}

•  Jika error : Cek Firewall - NAT

Test ping dari Laptop ke Internet (contoh: google.com) {dari cmd/terminal laptop}

•  Jika error : Cek setting DNS pada laptop dan router

 itulah langkah-langkah untuk menghubungkan Laptop/PC ke jaringan Wireless yang tersedia. mungkin itu saja untuk hari ini, selanjutnya mempelajari konfigurasi-konfigurasi lainnya. terima kasih telah berkunjung, semoga membantu :) .
